为丰富产品储备、优化产品结构,逐步填补国内高端精密位移测量领域空白,不断满足客户与市场需求,国测时栅持续推进新品研发,实现了一个又一个的创新突破。近日,国测时栅再推新品——LIN-2000紧凑型增量式直线时栅位移传感器,产品家族再添“新军”。

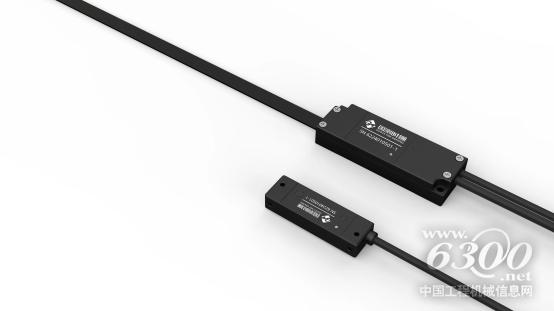

　　图1: LIN-2000紧凑型增量式直线时栅位移传感器产品展示图

　　紧凑型直线时栅(型号:LIN-2000)主要由定尺和动尺两部分组成。其中,定尺控制盒宽度约为28.5 mm,厚度约为14.5 mm,栅尺宽度为10 mm,动尺集成了传感测头和信号处理电路,长宽高尺寸参数详见图2机械结构,紧凑的结构能满足绝大部分设备的空间要求。定尺通过底胶贴合固定,动尺通过螺母紧固安装,配备LED安装辅助指示灯。

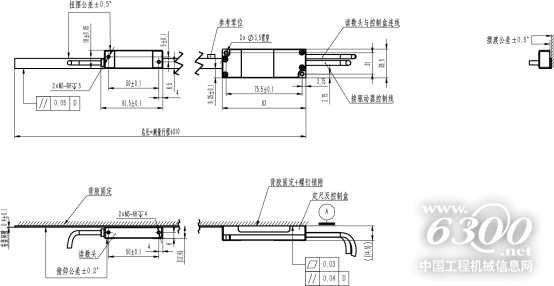

图2: 紧凑型增量式直线时栅位移传感器机械结构图

　　LIN-2000直线时栅为增量式测量,支持ABZ(Z相信号可选)标准通讯协议。该传感器精度等级为±10μm,测量分辨率最高为0.5μm。目前,该标准产品量程从150 mm至750 mm可选,同时提供量程小于750mm栅尺的客制化服务。

　　图3: 紧凑型增量式直线时栅位移传感器标准可选测量行程与尺寸对照表

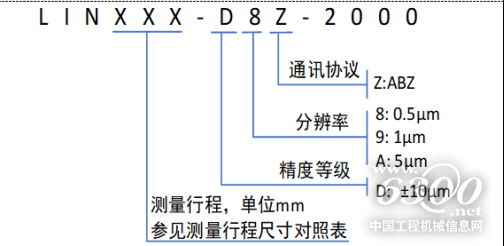

图4: 紧凑型增量式直线时栅位移传感器选型参数图

　　LIN-2000紧凑型增量式直线时栅位移传感器具有易清洁、零点可调等特点,适用于手动机床、半自动产线、直线运动平台、测量显微镜等设备。现阶段已完成各项测试,欢迎各相关领域企业、厂商致电垂询17783697979或关注公众号GCTG-2021,申领试用样机。
