项目名称：天津市电力管道铺设工程

　　承建单位：天津宏瑞电力工程有限公司

　　施工地点：天津平江南道

　　使用设备：北京威猛机械制造有限公司D130x150水平导向钻机、DCI公司Eclipse定位仪、美国捷高HYDRAUL-EZ膨润土

　　工程概况：

　　2009年天津宏瑞电力工程有限公司在天津平江南道顺利完成95米，18根D200PE管和2根D110PE管的铺设，又续写了一段威猛D130x150水平导向钻机的施工记录。

　　1、 现场特点

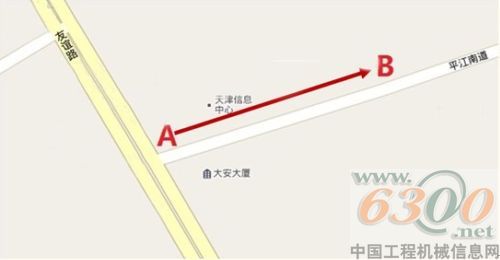

　　施工地点位于友谊路和平江南道相交的丁字路口。考虑到管道放置以及友谊路是交通要道，拖管会对交通造成较大影响，于是将管道置于图中B处，而将A处作为施工钻入口，其中AB距离约为95米。施工的入口和出口以及设备都在马路和建筑中间的绿化带，所以对交通造成的影响并不大。在地下的浅层有信息光缆和一些其他的线路，对施工的影响不大。钻机的左侧一米处有一台电力变压器，电磁辐射对定位系统的影响不大，可以忽略。

　　2、 土质特点

　　天津市的土质普遍都是盐碱性肥土，施工处的土壤呈深灰色，土壤比较软并且伴有植物的根部。

　　3、 工程基本情况

　　钻机使用北京威猛机械制造有限公司(VBM)生产的Vermeer Navigator D130x150水平导向钻机，膨润土为捷高的HYDRAUL-EZ易钻膨润土，钻液配比为25kg/m3，即一袋膨润土配一立方米水。所铺管道为电力管道，多孔18根200mm的PE管和2根110mm的PE管。预计施工时间为6天，施工长度约95米，需要最后成孔直径为1300mm。

　　4、 施工过程

　　本次工程的土质比较软，导向孔的成孔比较容易，使用DCI的Eclipse 无线定位系统，入钻角度为25%，大概1.5小时完成了导向孔的施工。回扩过程分5级进行，先从600mm的开始扩，然后按750mm，900mm，1150mm，1300mm这五个等级递增扩孔，使用凹槽式压缩切削回扩头，泥浆流量在80-90gpm之间。因为是软质粘土，成孔率高，所以在第一级的回扩就采用了600mm的回扩头。在第一级的回扩过程中，扭矩保持在3500psi(14866Nm)、回拖力保持在1000psi(11804kg)进行回扩，6个半小时后第一级回扩成功。之后的回扩过程也保持在3500psi的扭矩和1000psi的回拖力进行回扩。

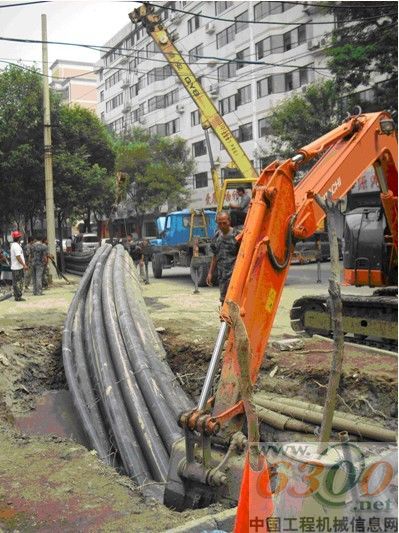

　　由于施工场地的限制，管道的回拖并没有采用定滑轮架起被拖的管道，在管道的入口处使用一台起重机和一台挖掘机，由起重机在距入口15米处吊起，挖掘机在入口处把管道下压，使入土角度调整为25%，并且在管道前用1300mm的压缩切削回扩头辅助回拖。在管道刚入土时，回拖力只用了1000psi(11804kg)。三个小时后，管道冒出泥浆平面，回拖PE管成功，最终回拖力的峰值为4000psi(47216kg)，占钻机最大回拖力的80%，得益于威猛钻机性能良好的进口液压系统和优良的管线设计，整个回拖过程速度平稳，实际拖管时间仅60分钟，平均回拖速度16m/min。整个工程这时也接近尾声。

　　5、 经验总结

　　整个工程跨越的时间6天，而钻机的总工作时间为28个小时。从机器实际工作时间反映出了威猛水平导向钻机的不凡实力，而工程跨越期需要6天时间的主要原因是施工场地比较狭窄的限制，没有设置泥浆回收系统，而工程产生的泥浆必须要用罐车拖走处理，加上处理的场地距施工地比较远，造成了泥浆溢出工程被迫暂停。此外，施工期间天津比较多雨，所以才花了6天工期。

　　这次施工所用的D130x150水平导向钻机是北京威猛机械制造有限公司设计和生产的新款型号钻机，这崭新设计的钻机结合大型钻机与高效率的设计、灵活性、可运输性于一身，采用一体全自载式设计，自动化程度高，在这次施工中充分发挥其超凡的实力，获得客户的极力赞赏!

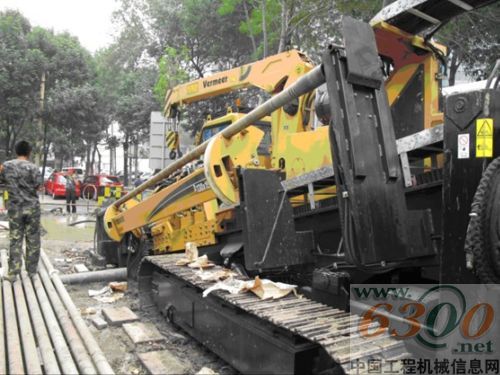

正在进行最后一次回扩的D130

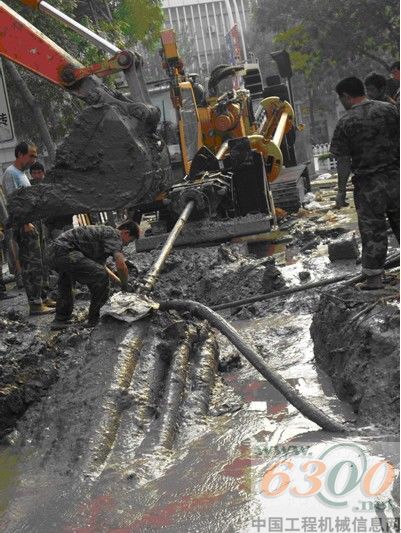

1300mm回扩头带着18根PE管

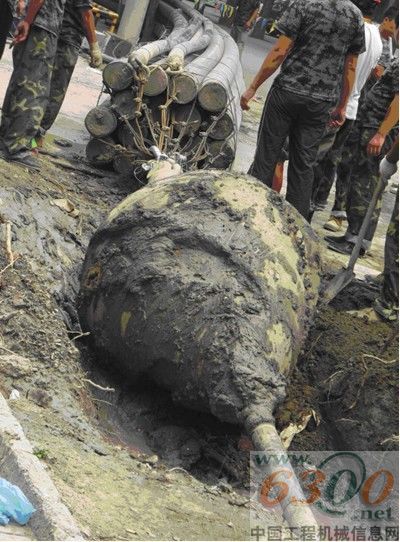

管线入土瞬间

成功回拖

　　(以上施工案例资料来源自天津宏瑞电力有限公司实地施工情况，并由百莱玛设备有限公司庞宝益、何继明撰写及提供)
